啟攀微電子(Chiphomer Technology Ltd)日前發布了一顆大功率，低EMI（電磁干擾，Electromagnetic Interference，簡稱EMI），高效率的單聲道D類功放CP2230。

CP2230是一款根據市場需求而設計的高度集成和優異性能的D類音頻放大器。與傳統的D類功放不同，該芯片采用全新的自主專利架構，其內部集成了電荷泵智能電源管理模塊，可根據輸入信號的幅值，自動地切換輸出級的電壓；在單節鋰離子電池供電下，可提供業內最大的恒定輸出功率及最高的效率，該專利技術相比目前市面上的G類、K類音頻功放其效率提高了30%以上；CP2230采用最新主動式輻射抑制技術，顯著改善EMI問題。

該芯片內部集成電荷泵智能電源管理模塊，可根據輸入信號的幅值，自動地切換輸出級的電壓, 達到效率最優化，輸入信號低幅值時，效率高達90%，輸入信號高幅值時，效率可達到60%。在單節鋰電池供電的情況下，可持續向8歐姆的喇叭提供2W的輸出功率；該芯片采用獨特的EMI抑制技術，大大降低傳統D類功放對系統的EMI干擾問題。

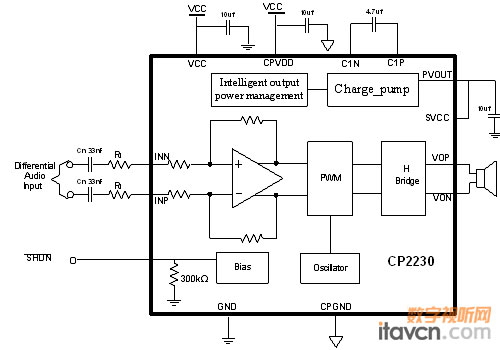

啟攀微電子發布的D類功放CP2230的電路圖

CP2230功放的主要性能指標：

工作電壓范圍:2.7-5.0V

持續最大輸出功率:2W

4.2V輸入，600mW功率輸出時效率高達88%

4.2V輸入，1% THD，8歐姆  1.6W(Typ)

4.2V輸入，10% THD，8歐姆 2.0W(Typ)

靜態電流:6.3mA(Typ)

關斷電流:0.1uA(Typ)

優異的電源抑制比:-80dB(Typ)

采用先進的變頻技術，大大降低電荷泵的靜態功耗

電荷泵智能電源管理技術，大大降低系統運行功耗，延長設備使用時間25%以上

內部集成開關機Pop-Clip抑制電路

內置過溫保護、短路保護

CP2230采用纖小的QFN-28L 3x3封裝，除了可達到小面積的效果之外，不需要外加散熱片可為8歐姆喇叭持續提供2W的輸出。該芯片可廣泛應用于便攜DVD播放器、數碼相框、筆記本電腦、上網本等便攜設備中。
