【中國數字視聽網訊】隨著近年來大屏幕顯示用戶的不斷增加，大規模的系統集成顯示也在不斷增多，同時控制幾十塊甚至上百塊屏幕要如何實現?傳統的控制架構已經遠遠無法滿足用戶的需求;伴隨這大數據時代的到來，大量視頻數據的及時處理成了迫切需求，另外，異地調度，互聯互通的需求也愈演愈烈，同時接入系統的信號源類型也越來越多，客戶對拼接處理效率以及安全性能的要求也越來越高，傳統控制方式無法支持超過其容量的信號源，且安全性也存在隱患，在這種大背景下，網絡化、分布式成為拼接系統的發展趨勢。

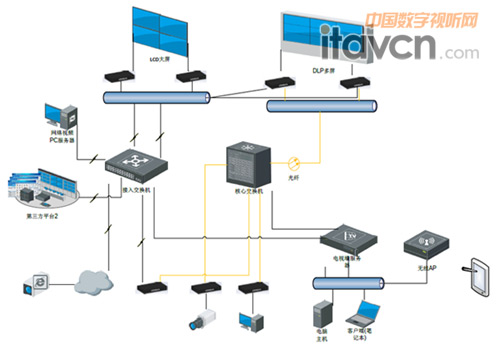

盡管網絡技術飛速發展，帶寬已經由早起的56Kbps，快速發展到10Mbps、100Mbps、1000Mbps，但是針對圖像數據動輒就在3Gbps的超高帶寬還是不能滿足各種需求，目前10Gbps以太網也已經發展成熟，正在越來越多的被應用到高速數據通訊領域，網絡帶寬的提升為高品質視頻信號流網絡化傳輸提供了保障。而傳統的雙絞線傳輸不論在傳輸帶寬、及時性、抗干擾、成本生都存在較大的劣勢，而光纖作為下一代的網絡傳輸介質，將為高速大數據的傳輸保駕護航。正是在這種大背景下，2015年巨洋公司具有前瞻性的推出了基于10Gbps光纖網絡通訊的分布式圖像處理器系統，該系統將在保證圖像無壓縮，高保真圖像質量、減少圖像轉換，保證為目前圖像處理器中最高清晰度的基礎上，進行實時的信號傳輸，從信號源至屏幕顯示，一百米的傳輸過程僅需要20毫秒，將為客戶帶來更加優質的視覺體驗的同時還保持了同步性強，光分布式采用先進的輸入輸出內置雙同步機制，保證了屏與屏之間、信號源與顯示端的良好的同步性，不會產生畫面撕裂現象。

目前光分布式已可廣泛應用于指揮、調度、監控中心、視頻會議，以及電網電力、煤炭礦山、科技廣電、交通、氣象、環保、水利、軍警、金融、煙草、安防、企業、教育、醫療、智慧城市等終端顯示系統信號控制工程。

不僅僅是光纖VATION V-SPIDER巨洋光分布式圖像處理器

光纖不僅僅是光纖：

極致的保證信號質量

圖像的清晰度與否與每個像素有著密不可分的關系，直通信號采用的是24位數據的傳輸以及顯示，所以該類型圖像還原最好，無損失的。而圖像處理器由于經過了比如圖像的分包、組包、縮放等處理，所以圖像質量是不如直通信號的，而我公司所研發的光分布式處理器，10G的帶寬保證了圖像原始數據的傳輸，所以分辨像素不受任何影響。而光纖的傳輸速率可以達到10Gbps，圖像質量與直通的信號相差無幾。另外，我公司所研發的光分布式產品，可直接嵌入顯示單元內控制盒中，直接對光信號進行解析，將信號的損失減小到最低，從而保證了信號的質量。

隨著大屏行業不斷地深入、使用規模不短擴大，在圖像處理器方面經過了基于PC架構的插卡式外置圖像處理器、FPGA集中式外置圖像處理器、分布式外置圖像處理器、內置圖像處理器等幾個階段;

PCI-E架構的插卡式外置圖像處理器，由于它的所有數據運算都是依賴于CPU，所以CPU的好壞決定了系統運行速度的快慢從而影響到信號的刷新速率，采集輸出的多少取決于PCI-E插槽，從而導致了不能做規模較大的項目;

FPGA集中式圖像處理器，該處理器的優點是解決了大規模項目的問題，但它的最大問題在于不能提供動態地圖和因?yàn)楣潭ㄏ潴w導致的擴展問題，由于目前主流的DVI、VGA線纜傳輸距離都比較近，靈活性較差，而且FPGA集中式圖像處理器的數據運算都是依賴于交換背板，交換背板出現故障，則整個圖像處理器無法正常工作。

分布式圖像處理器，主要采用了JPEG與H264兩種編解碼方式。首先 JPEG編解碼主要針對的是靜態圖片的編解碼，它的圖像質量相對較高，在文字周邊會有虛影現象，網絡傳輸帶寬占用率高。 H264的編解碼處理器，對靜態圖片尤其是文字效果略差，其中JPEG方式的處理器基本采用FPGA設計，H264基本采用DSP設計，為了可以更好的還原圖像，我公司所研發的光分布式結合兩種處理器的架構，采用了FPGA+DSP的設計思路，在保證靜態圖像的前提下，又對網絡攝像頭數據進行有效的兼容。10G光纖可以無壓力的進行零壓縮的傳輸，保證了像素點的無損失，高清晰度的體現為用戶帶來清晰畫面的同時，保證了信號的刷新效率。另外，將內置圖像處理器與外置圖像處理器相結合，減少了信號在傳輸過程中的頻繁的數模轉換，提升了數據傳輸效率，降低了圖像數據的損失。
