【中國數字視聽網訊】隨著工程投影機應用環境從簡單到復雜不斷的變化，傳輸的數據量越來越大，傳輸距離越來越長，工程施工方對產品的連接方式要求簡單化，而且要滿足越來越豐富的信號源。投影機常用接口從5BNC—VGA—DVI—HDMI，也在不斷變化升級。

索諾克Sonnoc LU8500工程投影機施工布線終極解決方案--- HDbaseT

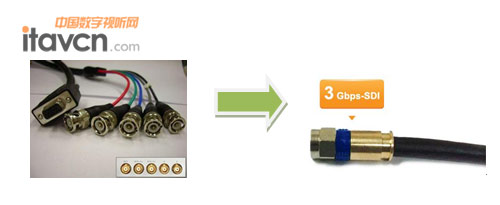

5BNC：接口廣泛應用在廣電行業，隨著3G-SDI接口的出現5BNC接口也逐漸退出舞臺;

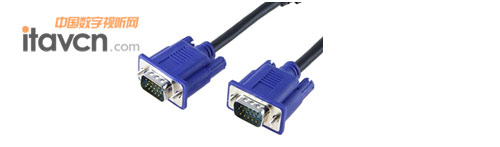

VGA

VGA：接口由于各大廠家隨機附送VGA線，目前廣泛應用在小型商務機上;在工程應用領域VGA能應付的環境少之又少，長距離傳輸時信號衰減大，延遲拖尾情況明顯，支持傳輸分辨率小，圖像質量下降，這些問題讓工程施工方避而遠之。

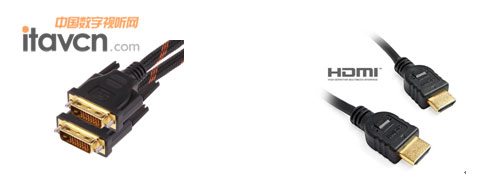

DVI&HDMI

DVI&HDMI：高清數字傳輸方式是目前工程施工方最普遍應用的信號連接方式，可以用螺絲固定接口，傳輸的數據量大，HDMI能同時傳輸音頻。HDMI和DVI也存在著各種各樣的問題困擾工程施工方：如信號切換時間長;傳輸距離不增加輔助設備僅在15米(理論數據)內，也給工程施工方帶來很大的困擾。

HDbaseT

HDbaseT 通過單根超五類或六類網線傳輸全高清/4K視頻、非壓縮數字音頻、以太網和控制信號。HDCP協議保證信號傳輸的安全性，同時不會降低圖像質量，并且在100m內的傳輸距離不會產生延遲，這意味著圖片和聲音清晰細致且無延遲，不需添加其它線材所需外加的信號放大設備。

HDbaseT如此多的優點，被越來越多的音視頻產品接受作為標準配置接口：投影機、商顯、矩陣、甚至音響也已經有標配HDbaseT接口的產品，如此大范圍的普及，預示著后期會有更多的音視頻產品標配這個接口，為施工方提供便利，為集成商方案設計效果展示提供保障。

工程師在項目現場的故事：

某大型禮堂項目：單臺投影機，信號源距離投影機70米，設計DVI連接;工程師先爬到15米高屋頂布線，由于傳輸距離遠，線材很粗、重，而且強弱電要分開，需要再穿線，所以現場執行起來非常吃力費時。

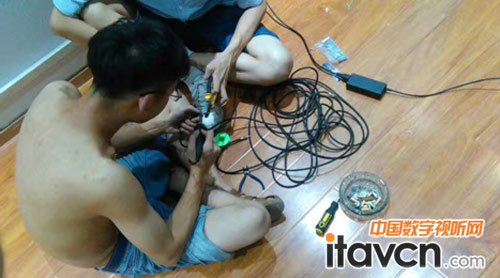

由于成品線的價格太高，現場的布線長短又不好把握，所以布好線后需要自己拿著電烙鐵焊接頭，焊好接頭后連接信號源。而且由于傳輸距離太遠，畫質和信號傳輸的速度甲方也不是很滿意。

傳統項目施工方法：現場施工即辛苦又浪費時間

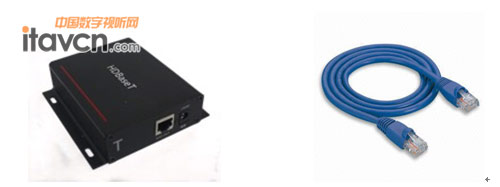

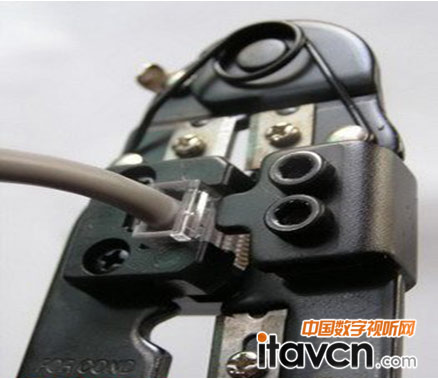

HDbaseT的方案出現令布線變得更加簡便，索諾克Sonnoc LU8500這臺機器上就帶HDbaseT接收端，網線即可輕松布線，效率高，成本低，信號傳輸速度快，圖像清晰，用戶滿意度大大提升。

如下圖示：網線一端連在投影機的HDbaseT接收口，另一端連在HDbaseT的發射端上;再用一根HDMI連上信號源，切換信號源到HDbaseT，畫面隨機即刻顯示在幕布上，1920*1200信號完全無拖尾和畫質變化。

連接方式示意圖：

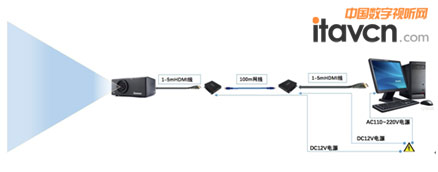

1、投影機不帶HDBaseT接口連接方式:

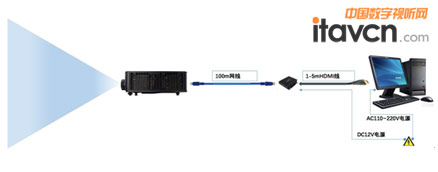

2、投影機自帶HDBaseT接口連接方式:
