【中國數字視聽網訊】10月21日晚，由省老齡辦主辦、興業銀行蘭州分行協辦的紅葉風采2016年甘肅省“敬老月”文藝晚會10月21日晚在蘭州音樂廳舉行。來自甘肅部分老年文藝團體的百余名老年人，在絢麗繽紛的舞臺上盡情展示才藝。

單機掌控11塊舞臺屏—LVP86XX助陣蘭州“敬老月”文藝匯演

該匯演中運用LED大屏打造的巨型舞臺目前是蘭州最大的舞臺。立體LED屏幕舞臺由一塊背景主屏幕和10塊側屏組成，整體屏幕面積巨大、磅礴大氣。如此巨大的屏幕，僅采用唯奧視訊一臺LED多畫面同步拼接器LVP86XX，保證了整個匯演LED屏幕顯示和畫面切換的清晰流暢。11塊大屏顯示畫面貼合節目情節不斷切換畫面，虛實結合，與現場歌舞表演融為一體，拓展舞臺空間和營造熱烈的環境氛圍，充分展示科技與藝術的完美結合。

現場條件

1.一塊主屏：3840*1728

2.10塊側屏。每塊：540*1728

3.LED顯示屏總面積：400㎡

顯示要求

1.11塊屏拼接顯示一幅完整畫面;

2.10塊側屏拼接顯示一個完整畫面，主屏顯示一個完整畫面;

左邊5塊側屏拼接顯示一個完整畫面，主屏顯示一個完整畫面，右邊側屏顯示一個完整畫面。

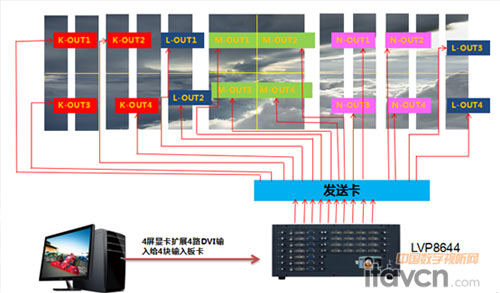

連接圖

實現方案

1.10塊側屏每一塊都分成上下兩段，每一段用一根網線帶載，主屏分成4塊田字形，每一塊用兩張發送卡級聯帶載;

2.機器的K輸出卡帶載左邊的4塊側屏，N輸出卡帶載右邊的四塊側屏，L輸出卡帶載剩余的兩塊側屏，M輸出卡帶載主屏。

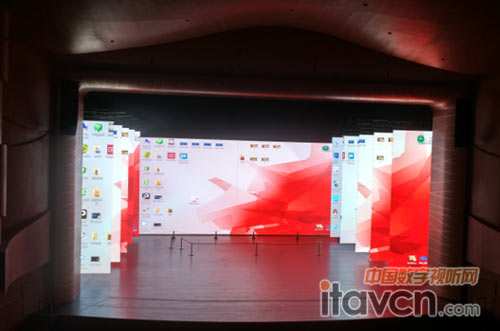

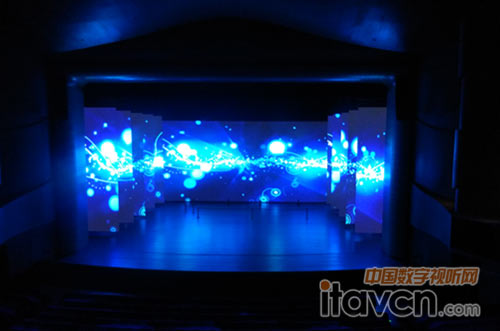

實現效果

單機掌控11塊舞臺屏—LVP86XX助陣蘭州“敬老月”文藝匯演

單機掌控11塊舞臺屏—LVP86XX助陣蘭州“敬老月”文藝匯演

（編輯：daisy）
